SISTEMAS PIV

La velocimetría de imagen de partículas (PIV-Particle Image Velocimeter) es un método de visualización y análisis del movimiento o comportamiento de un fluido. Este método es ampliamente utilizado hoy en día en el estudio de la mecánica de los fluidos, para obtener las velocidades instantáneas y propiedades de los mismos.

Contacto

SISTEMAS PIV DE MICROVEC

La técnica consiste en sembrar un fluido (gas, líquido) con partículas trazadoras que se supone que se comportan como el fluido. Estas partículas son iluminadas con una fuente de luz, normalmente láser, para que una cámara pueda capturar varias imágenes que se analizarán posteriormente con un software y de esta forma, caracterizar el campo de velocidades que caracterizan el movimiento del fluido.

PANATEC suministra sistemas completos de Velocimetría de Imagen de Partículas (PIV), Velocimetría de Seguimiento de Partículas (PTV) y Velocimetría Doppler Láser (LDV) del fabricante MICROVEC.

AI PIV (Inteligencia Artificial)

Inteligencia Artificial (AI) PIV es la última innovación de Microvec, única en el mercado. Con los avances de la inteligencia artificial y la adopción cada vez más amplia de técnicas de aprendizaje profundo basadas en Convolutional Neural Network (CNN), común en el mundo de la computación y la visión artificial en los últimos años, la metodología PIV basada en el aprendizaje profundo ha resultado ser muy precisa. El AI PIV de Microvec se basa en la red neuronal de flujo óptico que ya se ha probado en la comunidad de visión por computadora. Se ha aplicado con éxito a la mecánica de fluidos y a la velocimetría de imagen de partículas, donde el campo de velocidad global y cuantitativo de las imágenes se puede extraer con una eficiencia computacional mejorada sin reducción de la precisión. Información sobre Inteligencia Artificial (AI) PIV

SISTEMA 2D PIV

Sistema avanzado que integra hardware y software para el análisis de los casos más exigentes de la mecánica de fluidos. Cubre aplicaciones con tamaños de muestra de micrómetros hasta 1 metro o desde unos cuantos mm/seg hasta velocidades de 7 Mach, así como la capacidad de observación de fluidos en llamas. Información sobre el Sistema 2D PIV

SISTEMA 3D PIV

El sistema 3D PIV se basa en el sistema 2D PIV original, pero utiliza el principio de imagen estereoscópica para agregar la tercera dimensión. Al menos dos conjuntos de cámaras ven el área de prueba desde diferentes ángulos y con los dos conjuntos de componentes del vector de velocidad bidimensionales se puede calcular un tercer componente del vector de velocidad dentro del área de prueba. La imagen se calibra primero y luego se puede evaluar este tercer componente de velocidad. Información sobre el Sistema 3D PIV

SISTEMA MICRO PIV

El sistema Micro PIV, muy sencillo de operar e integrar, está diseñado para investigadores y universidades. Trabaja en reducidos campos de visión (1-200 mm) con resolución espacial de micras y velocidades de flujo limitadas hasta 0,3 m/s. Puede utilizarse también para la adquisición de imágenes con cámaras de alta velocidad por encima de los 100 fps. Necesita una lente macro o la integración en un microscopio. Información sobre el Sistema MICRO PIV

TIME RESOLVED PIV

La tecnología PIV resuelta en el tiempo (TRPIV) emplea la captura imágenes a alta velocidad (cientos de fps o más). Los pares de imágenes grabadas se correlacionan posteriormente (correlación cruzada) para extraer la información de velocidad de estas capturas.
El sistema MicroVec TRPIV consta de un láser continuo y una óptica para generar un plano láser, cámaras digitales CMOS de alta velocidad con frame grabber para capturar imágenes de partículas iluminadas por el plano láser y software de adquisición y procesamiento MicroVec para guardar las imágenes y calcular los campos de velocidades. Información sobre el Sistema Time Resolved PIV

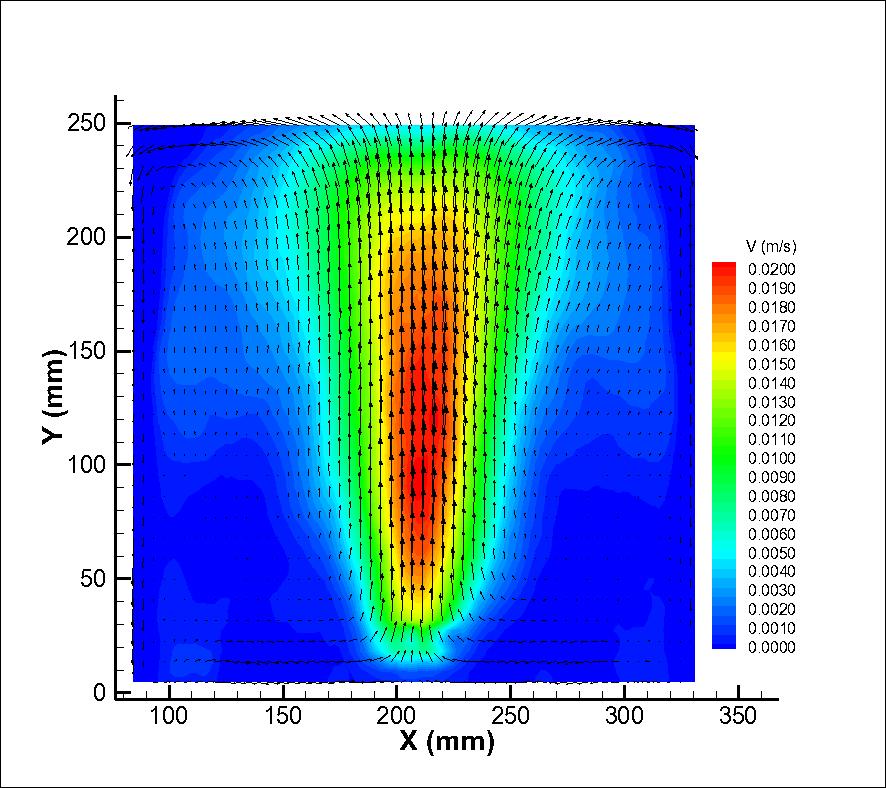

SISTEMA PLIF (Fluorescencia inducida por láser plano)

Sistema avanzado de hardware y software integrado que aplica la fluorescencia inducida por láser planar (PLIF) como técnica de diagnóstico óptico utilizada para la visualización del flujo y las mediciones cuantitativas. PLIF se puede utilizar para mediciones de temperatura, concentración, presión y otras magnitudes. Información sobre el Sistema PLIF

SISTEMA PIV PARA MEDIDA DE PRESIÓN

El cálculo preciso de la presión, utilizando PIV, ha sido el objetivo de muchos investigadores y científicos durante mucho tiempo. En los últimos años se han publicado numerosos artículos sobre cómo recalcular la presión a partir de datos obtenidos con un sistema PIV. Información sobre el Sistema PIV para medida de presión

SISTEMA TOMO-PIV (TOMOGRÁFICO)

En los últimos años se ha desarrollado una nueva técnica llamada Tomographic PIV (TOMO-PIV). TOMO-PIV es una técnica de velocimetría volumétrica de tres componentes. Los campos de tensor de gradiente de velocidad y velocidad completa se pueden obtener del método TOMO-PIV, que puede proporcionar información completa sobre flujos tridimensionales complicados como el límite turbulento, incluida la naturaleza y distribución de estructuras de vórtice coherentes. Información sobre el Sistema TOMO-PIV

PROPER ORTHOGONAL DECOMPOSITION (POD)

La Descomposición Ortogonal Adecuada (POD) es un procedimiento estadístico de análisis de datos destinado a obtener descripciones aproximadas de baja dimensión de procesos o conjuntos de datos a gran escala y de alta dimensión. POD utiliza una transformación ortogonal para convertir un conjunto de observaciones de variables posiblemente correlacionadas en un conjunto de valores de variables linealmente no correlacionadas llamadas componentes principales. El número de componentes principales es menor o igual que el número de variables originales, sin embargo, generalmente proporciona una buena aproximación con una dimensión sustancialmente menor. Información sobre la Descomposición Ortogonal Adecuada (POD)

DYNAMIC MODE DECOMPOSITION (DMD)

La descomposición en modo dinámico (DMD) es una nueva técnica matemática que permite extraer las características de flujo dinámicamente relevantes de datos experimentales o numéricos. En esta técnica, un mapeo lineal se construye a partir de una serie de datos resueltos en el tiempo.
Es similar, pero diferente de la descomposición ortogonal adecuada (POD) que tiene características similares, pero carece de información dinámica sobre los datos. DMD permite la descomposición de un proceso de fluidos en estructuras dinámicamente relevantes y coherentes y posteriormente ayuda a caracterizar y cuantificar los mecanismos físicos en el flujo de fluidos. MicroVec ahora ofrece un módulo DMD opcional para permitir el uso de esta técnica en el software MicroVec. Información sobre descomposición en modo dinámico (DMD)
