Microscopio digital 3D
Hirox KH 8700

Microscopios digitales con capacidad de realizar visión desde todos los ángulos gracias al objetivo giratorio, perfilado 3D de alta velocidad, medidas de precisión e inspecciones de gran definición. Video Full HD a 24 fps, iluminación LED de 5.700 K para reproducción fiel de colores y texturas. Equipo con sistema PC integrado. Microscopios para aplicaciones científicas e industriales.

Contacto

Técnica de medida

El escaneado de superficies y la síntesis de imágenes 3D se realiza mediante una técnica análoga a la microscopía confocal. La inspección de toda la esfera es posible gracias a que la óptica está montada sobre un eje cenital y a que el objetivo gira sobre el ángulo azimutal. La iluminación es mediante LEDs de alta intensidad y muy estables. Es posible iluminar en anillo para la obtención de campo oscuro o en campo claro.

Escaneado en Z

El escaneado en el eje Z tiene las siguientes características de rango y resolución:

Recorrido 30 mm motor / 85 mm manual
Resolución 0,05 mm / pulso
Repetibilidad 0,5 mm
Velocidad de reconstrucción 3D Hasta 100 pasos/minuto


Esto permite una resolución de medida en el eje Z menor de 0.5 um y una tiempo típico de medida de 30 segundos.

Sistema de posicionamiento XYZ motorizado

Se incluye una mesa de posicionamiento autoprogamable que permite hacer stitching (pegado de imágenes) hasta 225 Mpixels en 2D y 100 Mpixels en 3D.

Mecanismo "tip/tilt"

El HIROX KH-8700 permite una visión "helicóptero" (patentado, ver apartado 4) de la muestra a 360º de rotación azimutal motorizada con de 45º de ángulo cenital de manera que se puede ver la muestra desde todos los ángulos sin necesidad de girarla. Esto se consigue gracias al giro del objetivo y del ángulo de visión variable del objetivo. Este aspecto es muy útil cuando los objetos de estudio son muestras complejas (tejidos de seres vivos, insectos, etc) ya que permite "ver" dentro de cavidades o poros la muestra. Además, el stand que soporta la muestra permite inclinar la dirección de visión desde -90º a +90º (180º). En combinación con el ángulo de visión del objetivo (45º), esto permite ver desde -135º a +135º (270º).

Corrección de la reflectividad inhomogénea

Las opciones HDR (High Dynamic Range) y Anti-halo permiten evitar la sobre- o infraexposición en muestras muy inhomogéneamente iluminadas o con superficies de reflectancia variable como pueden ser minerales con fases cristalinas distintas. Consiste en adaptar el nivel de sensibilidad a la señal de cada punto de la imagen. Estas opciones se pueden aplicar tanto a las imágenes 2D como 3D.

Iluminación LED

El Hirox KH-8700 incluye una fuente LED de alta intensidad con temperatura de color de 5700K temperature que reproduce con mucha exactitud la luz diurna para dar colores verdaderos. El encendido de los LEDs es inmediato, sin tiempo de calentamiento. Tienen un tiempo de vida de unas 30.000 horas, equivalente a 14 años de uso 8h/día, 5 día/semana. Es una fuente de alta eficiencia y reduce la carga térmico sobre la muestra. Existen iluminaciones coaxiales , en forma de anillo para hacer microscopía de campo oscuro y mixtas.

Base de sujeción

Se incluye una base de sujeción con las características siguientes:

- Ángulo variable +/- 180º
- Movimiento manual (rápido/fino): 85mm
- Movimientos motorizados: 30mm con pasos de 0,05μm (50nm)
- Compatible con la mesa XYR (movimientos rotacionales de 360° + XY) y retro iluminación

Objetivos

Revólver de 3 Objetivos x35-x5.000 Zoom con ACS:

- 35x-250x: Campo de visión (H) de 8,76mm a 1,22mm - Profundidad de campo de 0,72mm a 0,072 mm
- 140x-1000x: : Campo de visión (H) de 2,18mm a 0,31mm - Profundidad de campo de 0,09mm a 0,007 mm
- 700x-5000x Campo de visión (H) de 0,44 a 0,04mm - Profundidad de campo de 0,01 mm a 0,0007 mm

Estos objetivos son identificados automáticamente por el equipo de manera que no es necesario hacer conversiones de escala.

Medición 2D

El software de medición 2D permite longitudes, áreas, ángulos, radios de curvatura,...

Medición 3D

El equipo Hirox KH-8700 realiza la medición 3D mediante una técnica análoga a la microscopía confocal en la que se realiza un barrido en Z de la distancia focal. El equipo registra para cada posición Z únicamente la zona de la imagen que está enfocada y obtiene una nuble de puntos. Posteriormente "pega" digitalmente todas las regiones registradas a cada altura Z y reconstruye el modelo 3D completo.

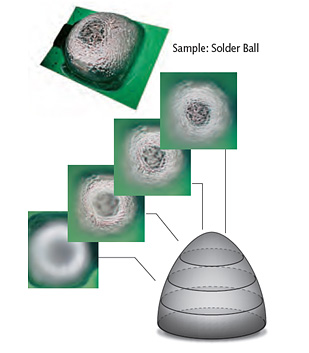

medición 3D mediante una técnica análoga a la microscopía confocal


En los sistemas ópticos tradicionales, las imágenes 3D son sintetizadas a partir de un apilamiento verticalmente producido por la variación del punto de enfoque. Sin embargo, a bajo aumento este método no es posible, porque la profundidad de campo es demasiado grande y no hay planos desenfocados. Por esta misma razón, hasta ahora, la información de altura sólo podía ser obtenida en el eje vertical del microscopio.

El Hirox KH-8700 permite al usuario apilar continuamente la profundidad de campo y el punto de enfoque horizontal y verticalmente, con lo que el usuario puede crear un modelo 3D con un campo de visión como si fueran capturados con una lente de baja magnificación.

El equipo permite evaluar los siguientes parámetros:

- distancias
- áreas
- volúmenes
- rugosidades y waviness
- saltos entre planos
- radios de curvatura

Un motor paso a paso integrado permite un escaneo vertical (Z) suave y preciso con 0,05 m de precisión de pulso y 30 mm de distancia de recorrido automatizado. El equipo permite manipular la iluminación digitalmente después de la construcción de un modelo 3D con el fin de dar más datos.

medición 3D


Medición a alturas

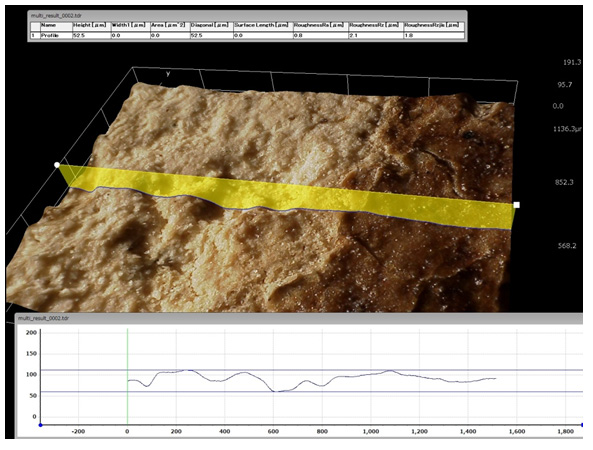

El Hirox KH-8700 permite medir la altura de los puntos respecto a un plano de referencia simplemente haciendo clic en la imagen modelo 3D. Con cada clic aparecen etiquetas de valor de altura desde una altura de referencia predefinida.

Medición de volúmenes y áreas

Es posible "cortar" volúmenes y medirlos o medir superficies, secciones transversales, etc en la imagen modelo 3D.

Objetivos hasta 5000x (revolver de 3 objetivos)

- 35x-250x: Campo de visión (H) de 8,76mm a 1,22mm - Profundidad de campo de 0,72mm a 0,072 mm
- 140x-1000x: : Campo de visión (H) de 2,18mm a 0,31mm - Profundidad de campo de 0,09mm a 0,007 mm
- 700x-5000x Campo de visión (H) de 0,44 a 0,04mm - Profundidad de campo de 0,01 mm a 0,0007 mm

Video Full HD

El Hirox KH-8700 permite registrar video en resolución Full HD a 24 fps. Esto es particularmente útil para visualizar seres o tejidos in vivo. En la web http://www.hirox-europe.com/library/biology.html se pueden ver ejemplo de videos tomados con un microscopio Hirox.

Conteo de partículas

El software permite contar de manera automática reconocer y contar partículas, así como realizar distribuciones de diámetro, áreas, etc. Esto es útil para hacer estadísticas de tamaños de diámetro de fibras, partículas, células, granos, fases cristalinas, etc. Este software permite analizar imágenes tomadas con otras técnicas o equipos.

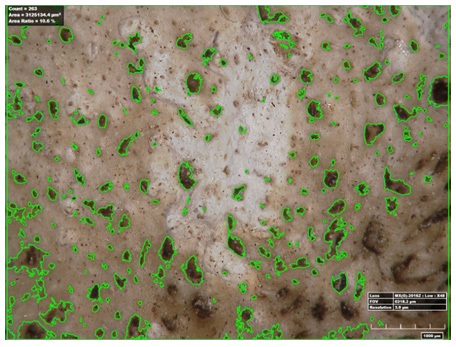

Conteo de partículas

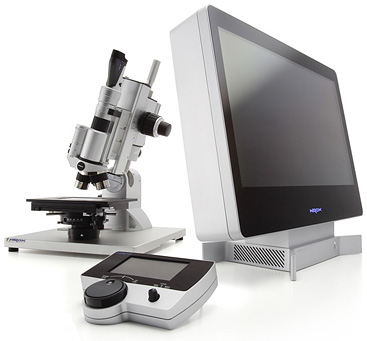

Microscopio Digital 3D HIROX KH 8700

El KH-8700 es el microscopio digital 3D más avanzado del fabricante japonés Hirox. Se trata de un microscopio digital 2D y 3D preciso, versátil y fácil de usar que permite medición tridimensional, inspección en cualquier ángulo de visión y video Full HD a 24 fps.
