SISTEMA PIV PARA MEDIDA DE PRESIÓN
El cálculo preciso de la presión, utilizando PIV, ha sido el objetivo de muchos investigadores y científicos durante mucho tiempo. En los últimos años se han publicado numerosos artículos sobre cómo recalcular la presión a partir de datos obtenidos con un sistema PIV.

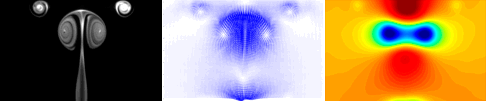

La idea principal de la reconstrucción de presión es resolver la ecuación de impulso para obtener presión de un PIV resuelto en el tiempo (TRPIV). La obtención de la distribución de presión se basa en calcular el gradiente de presión a partir de los datos de velocidad y la posterior integración espacial. En términos simples, el primer paso es adquirir datos de velocidad PIV para determinar la aceleración a partir de la captura de 3 imágenes de partículas consecutivas (o 2 campos de velocidad). El siguiente paso es extraer el gradiente de presión (aceleración) de los datos de velocidad y, por último, se puede realizar el cálculo real del campo de presión, mediante la integración espacial del gradiente de presión desde un punto de referencia, normalmente en una esquina del dominio de medición.

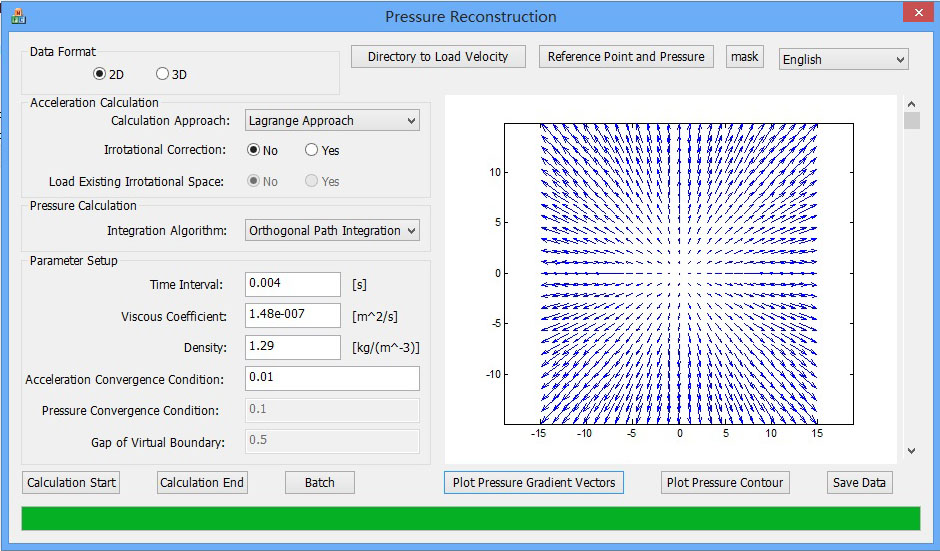

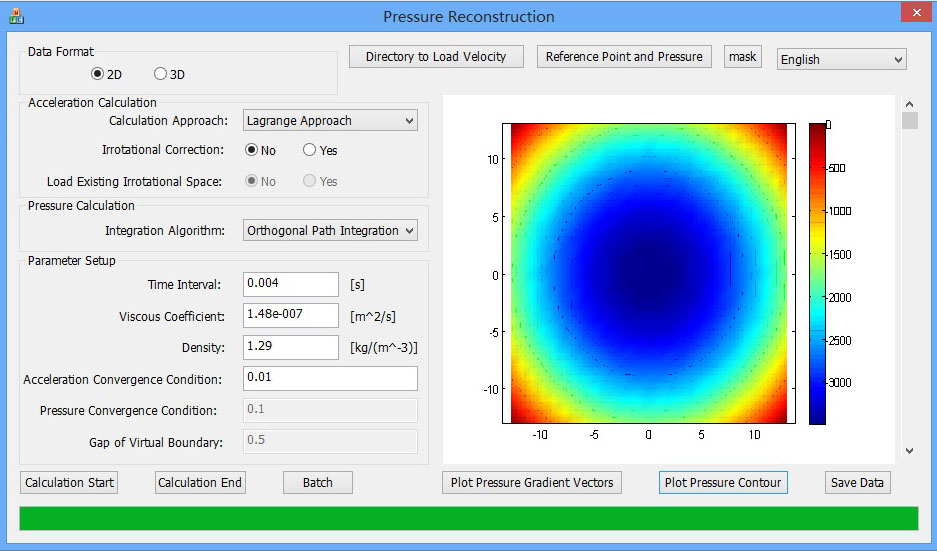

MicroVec ha implementado un módulo de software para añadir la obtención de la distribución de presión a su software PIV. Esta implementación incluye un método novedoso llamado “Irrotational Correction on Pressure Gradient” (pendiente de patente), que es único y mejora en gran medida la reconstrucción de la presión a partir de PIV.
La idea principal de la reconstrucción de presión es resolver la ecuación de impulso para obtener presión de un PIV resuelto en el tiempo (TRPIV). La obtención de la distribución de presión se basa en calcular el gradiente de presión a partir de los datos de velocidad y la posterior integración espacial. En términos simples, el primer paso es adquirir datos de velocidad PIV para determinar la aceleración a partir de la captura de 3 imágenes de partículas consecutivas (o 2 campos de velocidad). El siguiente paso es extraer el gradiente de presión (aceleración) de los datos de velocidad y, por último, se puede realizar el cálculo real del campo de presión, mediante la integración espacial del gradiente de presión desde un punto de referencia, normalmente en una esquina del dominio de medición.
MicroVec ha implementado un módulo de software para añadir la obtención de la distribución de presión a su software PIV. Esta implementación incluye un método novedoso llamado “Irrotational Correction on Pressure Gradient” (pendiente de patente), que es único y mejora en gran medida la reconstrucción de la presión a partir de PIV.
