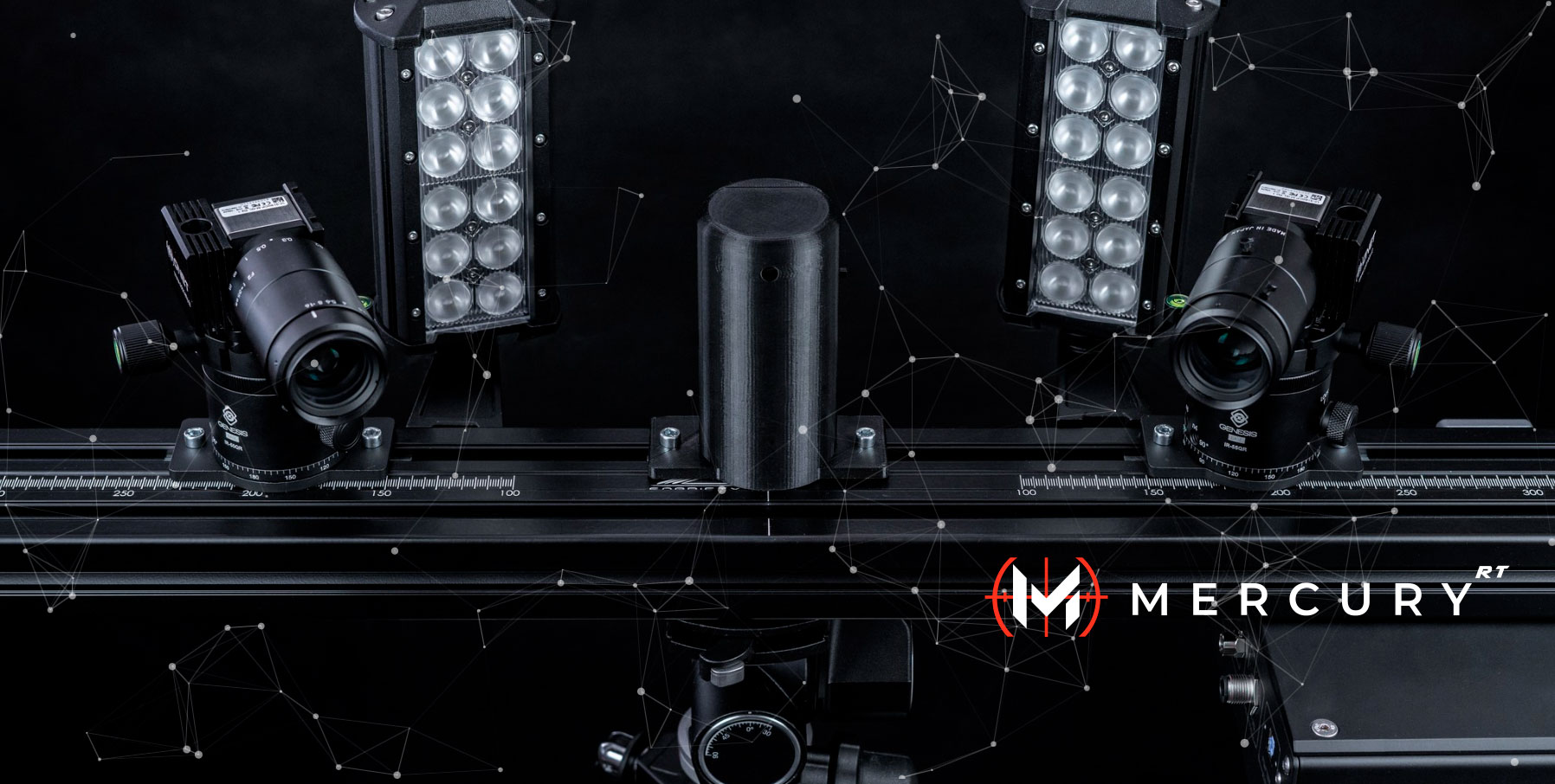

SOFTWARE DIC MERCURY RT

MercuryRT es una tecnología de software que utiliza la técnica de correlación de imágenes digitales (DIC) para realizar mediciones de campo completo 2D/3D con una técnica óptica sin contacto para medir contornos, deformaciones, vibraciones y tensiones en casi cualquier material. Proporciona adquisición y procesamiento de datos en línea.

El software MercuryRT se puede utilizar con muchas pruebas, incluidas las de tracción, torsión, flexión y carga combinada para aplicaciones estáticas y dinámicas.

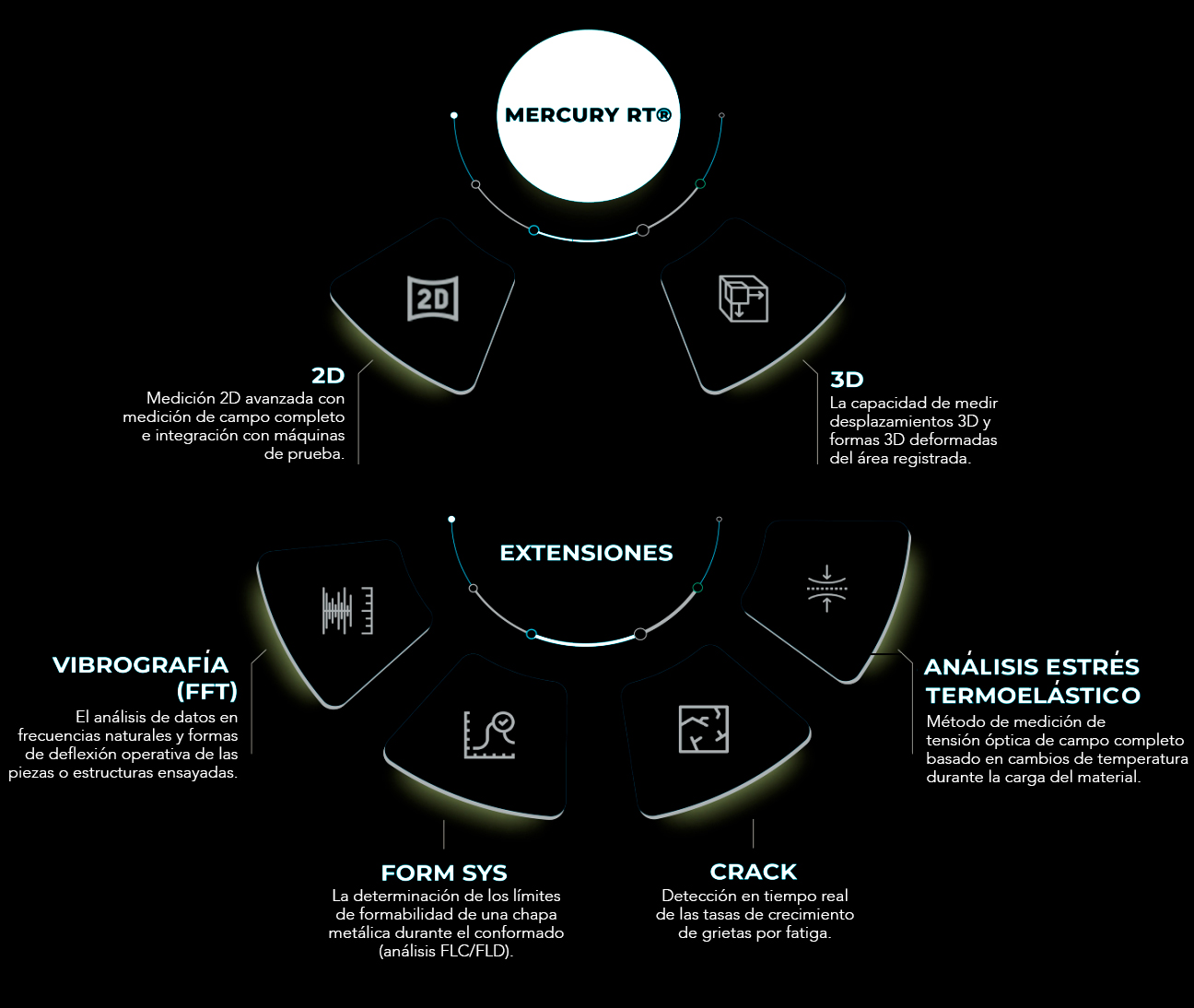

MODULARIDAD DEL SOFTWARE DIC MERCURY RT

CARACTERÍSTICAS DE MERCURY RT:

PRUEBAS DE MATERIALES:
Evalúa las propiedades de los materiales con alta precisión.

PRUEBA DE COMPONENTES:
Analizar el comportamiento de varios componentes en diferentes condiciones.

VALIDACIÓN DEL ANÁLISIS DE ELEMENTOS FINITOS (FEA):
Valide los resultados del FEA con datos de deformación del mundo real.

MEDICIÓN DE CAMPOS DE FLUJO/MOVIMIENTO:
Comprenda y visualice los campos de flujo o movimiento en sus experimentos.

VIBROGRAFÍA:
Estudia las vibraciones y oscilaciones en estructuras.

CONTROL DEL EQUIPO DE PRUEBA:
tenga control sobre su equipo de prueba para realizar experimentos completos.

Descargar versión de prueba ahora

¡EXPERIMENTA MERCURY RT AHORA MISMO!

Experimente las fantásticas funciones de Mercury con nuestra demostración en línea. No es necesario registrarse, solo haga clic para probarlo.

SONDAS

Las sondas de seguimiento de Mercury RT® son herramientas esenciales para medir y analizar el comportamiento de los materiales en diversas condiciones. Estas sondas permiten a los usuarios realizar un seguimiento de puntos, líneas o áreas de interés específicas, capturando datos detallados sobre desplazamientos, deformaciones y otros parámetros críticos. Mercury RT® ofrece una variedad de sondas de seguimiento, incluidas la sonda de punto, la sonda de línea, la sonda de cadena, la sonda de área y sondas especializadas como el calibre de cuello, la sonda de torsión y la sonda de grietas que solo están disponibles en modo mono.

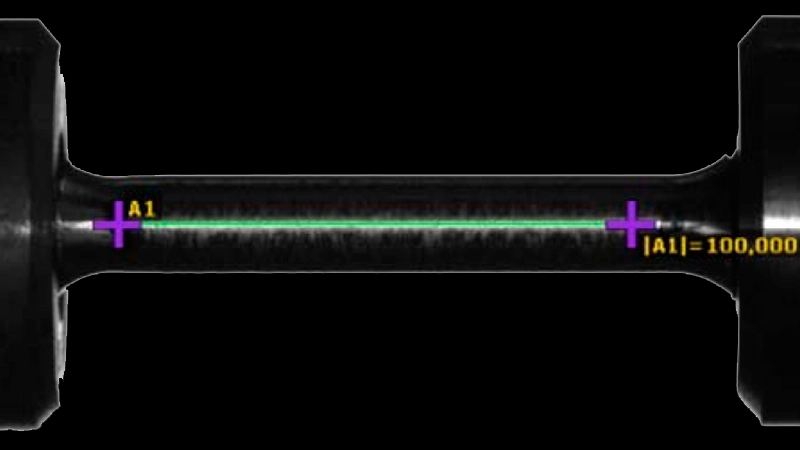

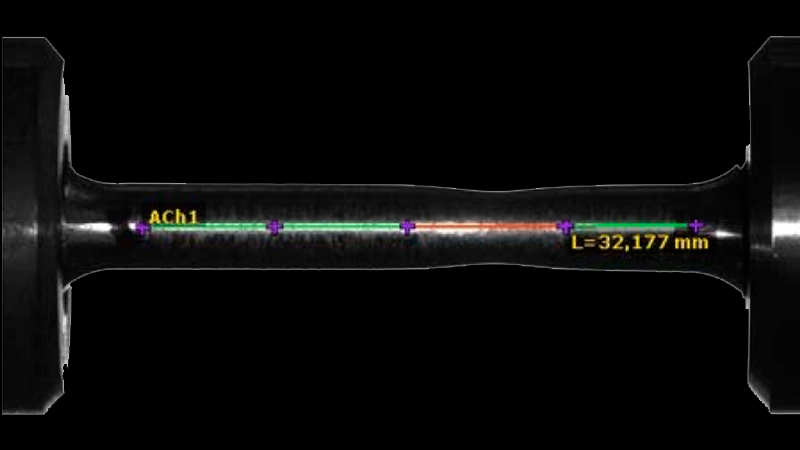

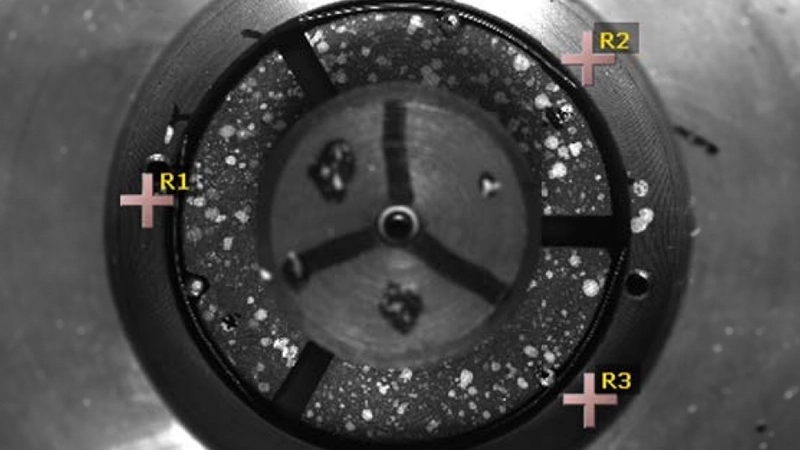

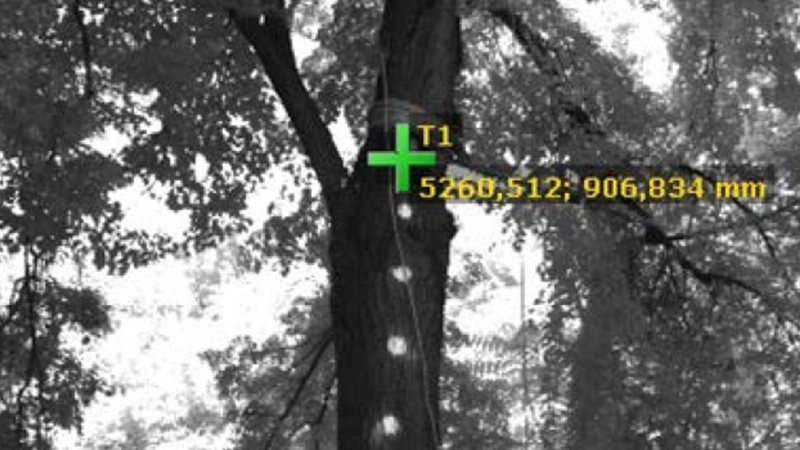

SONDA PUNTAL 2D, 3D Mide la posición y el desplazamiento, la velocidad o la aceleración de un punto seleccionado.	SONDA DE PLANO RÍGIDO 2D Calcula el movimiento de un sistema de coordenadas a lo largo del tiempo para minimizar el movimiento de las sondas del plano rígido.	SONDA DE LÍNEA 2D, 3D Extensómetro básico. Mide la variación de distancia entre dos puntos. Puede medir la longitud total así como un delta de esta longitud.	SONDA DE CADENA 2D, 3D La línea se divide en varios segmentos y se calculan los datos del segmento con mayor alargamiento.

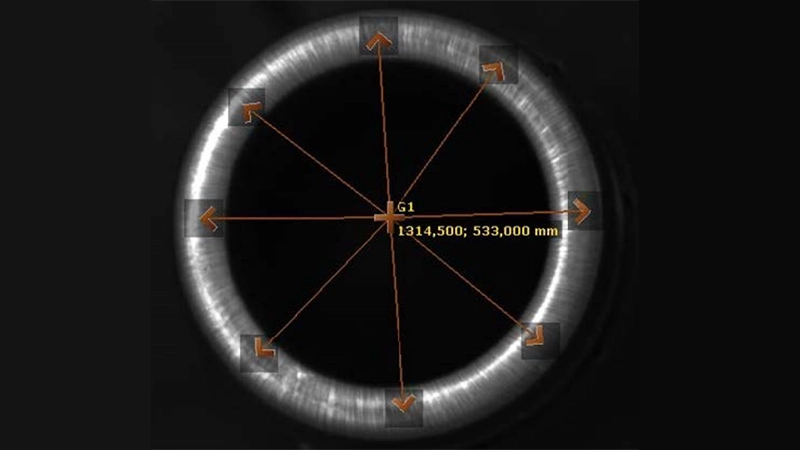

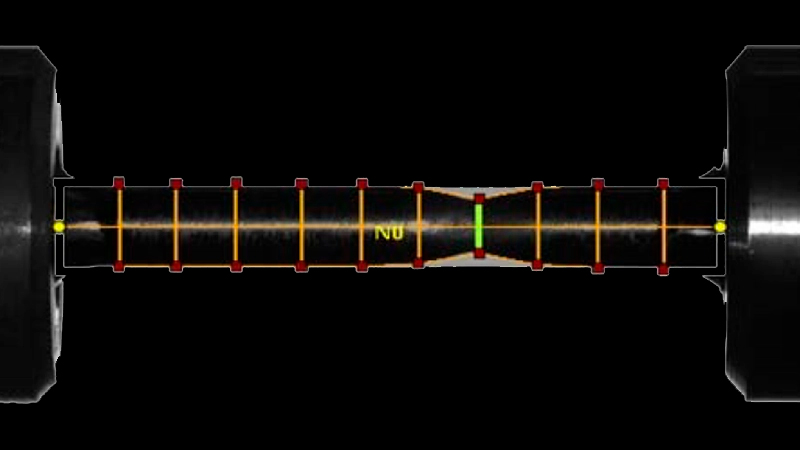

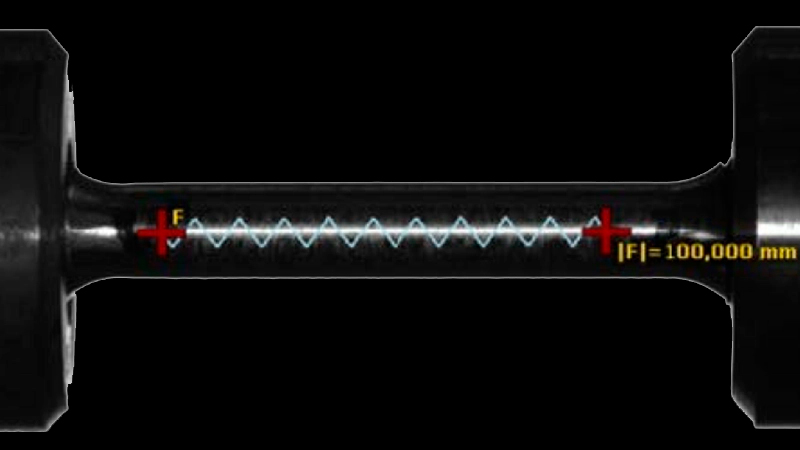

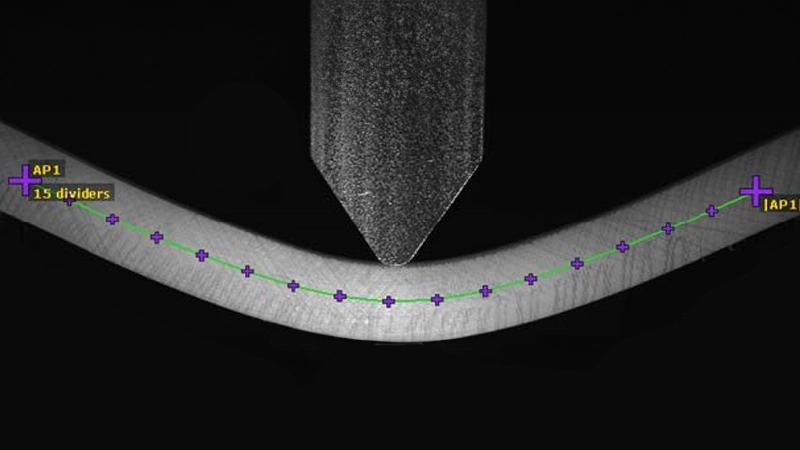

SONDA DE POLILÍNEA 2D, 3D Se mide la longitud total del objeto no lineal después de la deformación y se calcula la desviación máxima del voladizo de flexión.	MEDIDOR DE FUERZA 2D, 3D Calcula tensiones y tensiones reales de un cuerpo rígido dado con un medidor de fuerza Novitec a lo largo del tiempo.	GRUPO POINT 2D, 3D Calcular un valor sobre un grupo de puntos, como el cambio en la rotación de una muestra medida.	CALIBRE DE CUELLO 2D Puede detectar estrangulamientos durante pruebas de tracción y calcula el coeficiente de Poisson y la relación de deformación plástica.

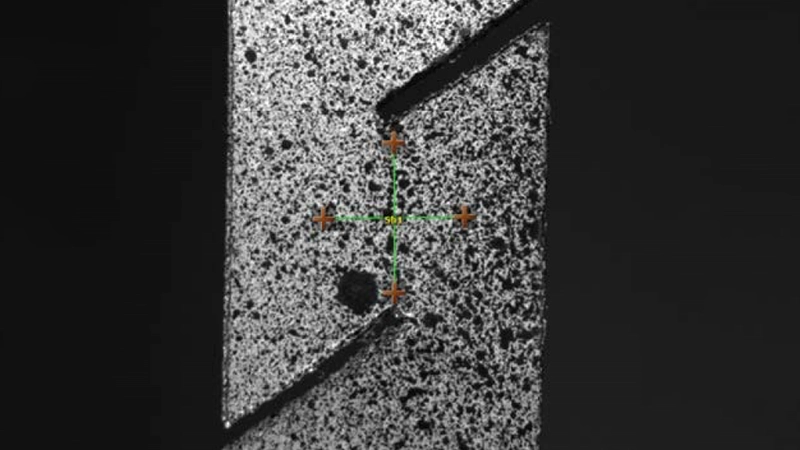

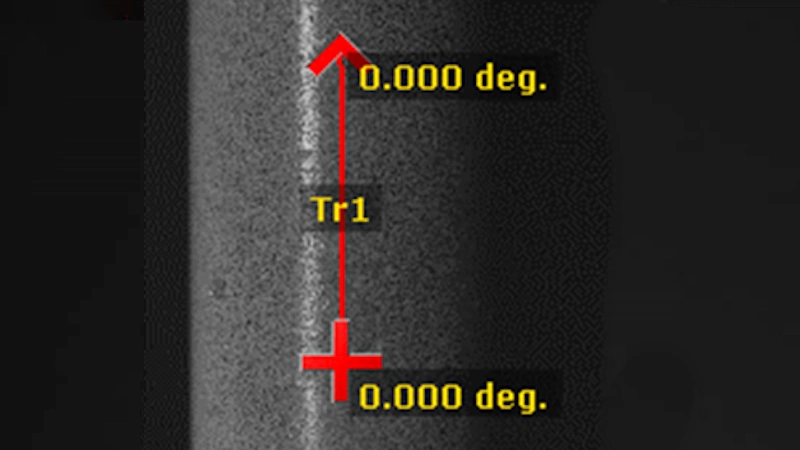

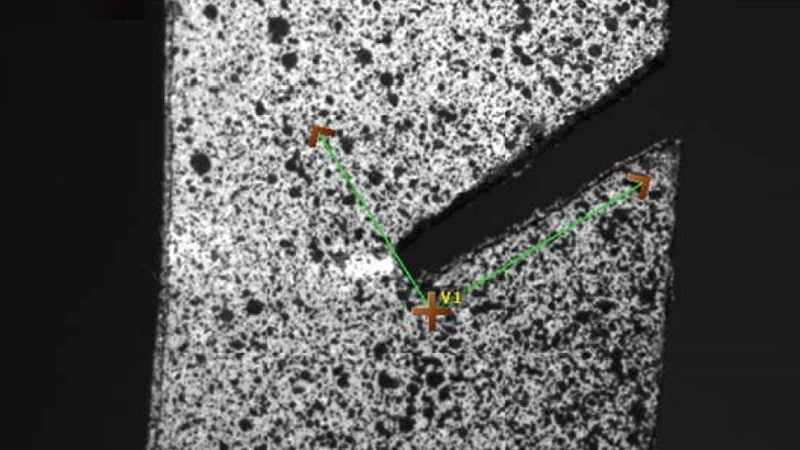

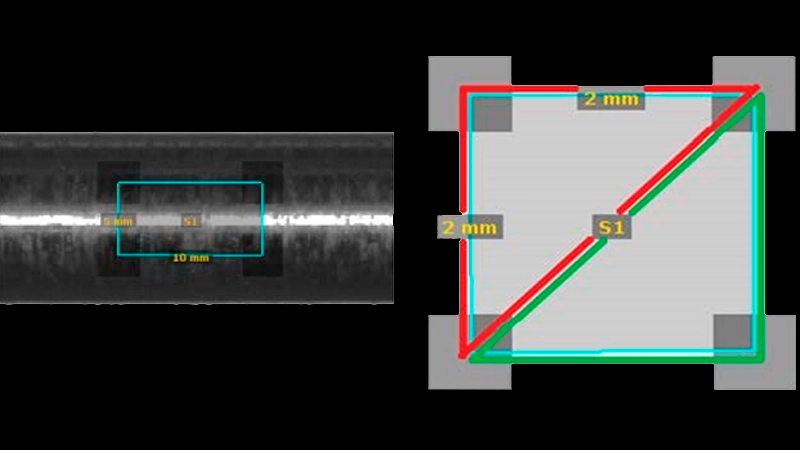

MEDIDOR DE TENSIÓN 2D El tensor de deformación y el coeficiente de Poisson se evalúan utilizando medidores virtuales.	SONDA ANGULAR 2D Calcula el ángulo y los valores relacionados entre dos líneas que tienen un punto de inicio común.	SONDA DE CORTE 2D Calcula el ángulo entre dos líneas que se cruzan y la deformación cortante.	SONDA DE TORSIÓN 2D Se utiliza para medir la torsión angular en muestras cilíndricas midiendo el ángulo entre el punto inicial y el final.

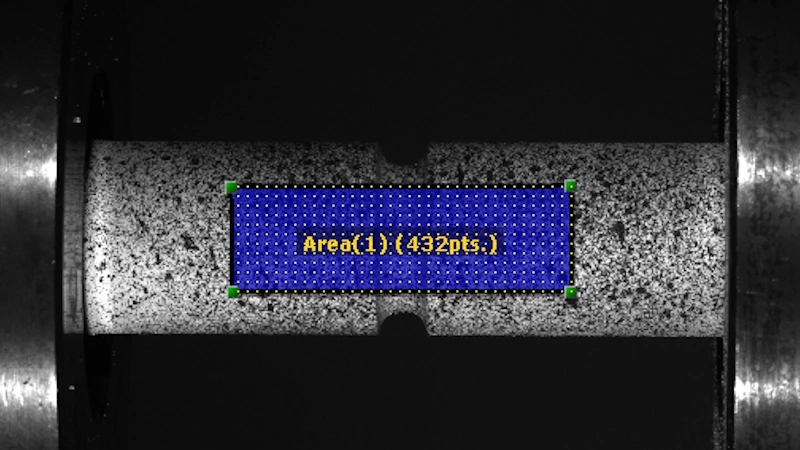

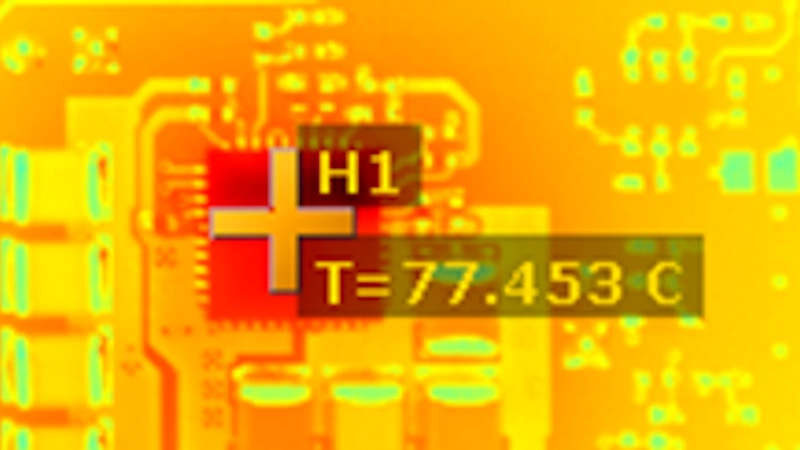

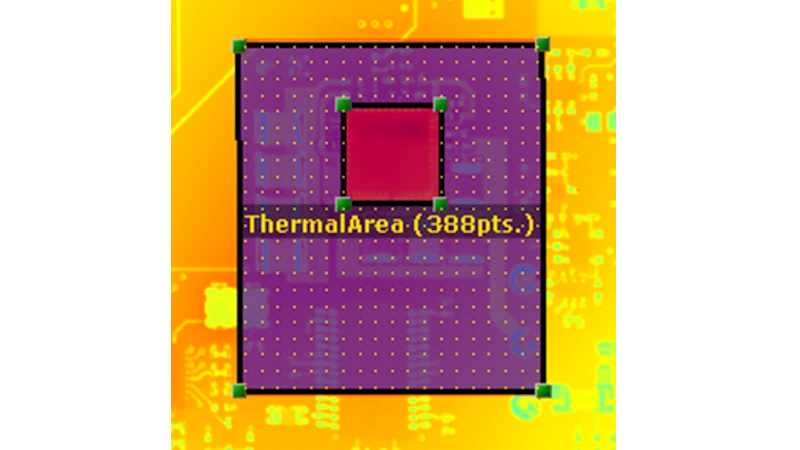

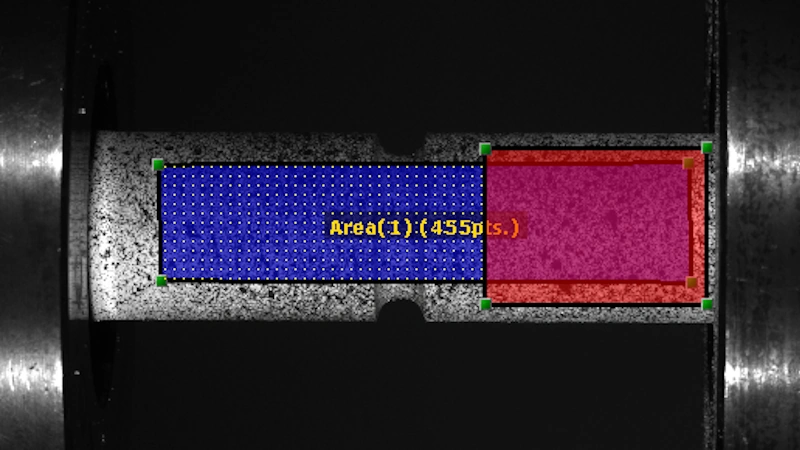

EL ÁREA INCLUYE 2D, 3D Establece puntos límite para la medición de campo completo y define el área de interés.	ÁREA EXCLUIDA 2D, 3D Establece puntos límite para el área que debe excluirse del área medida.	SONDA TÉRMICA 2D Mide las temperaturas (incluidos los cambios de temperatura) en un punto específico.	ZONA TERMAL 2D Se utiliza para realizar mediciones de campo completo basadas en el campo de temperatura. El área puede medir una variable de temperatura o una diferencia de temperatura.

VALORES DE SALIDA CALCULADOS

MercuryRT ofrece un conjunto completo de valores de salida calculados que permiten un análisis preciso del comportamiento del material en diversas condiciones. Desde mediciones de desplazamiento detalladas en múltiples ejes hasta cálculos de deformación complejos, nuestro software proporciona los datos críticos que necesita para tomar decisiones informadas. Esto permite comparar simulaciones y valores teóricos con fenómenos reales, lo que garantiza que sus diseños y materiales cumplan con los estándares más altos de rendimiento y confiabilidad.

LO QUE PUEDES MEDIR	VALORES DE SALIDA
LONGITUD Y EXTENSIÓN	Longitud [mm], Extensión de longitud [mm] o en [%], Cambio de longitud en X [mm], Cambio de longitud en Y [mm], Longitud en X [mm], Longitud en Y [mm], Longitud en Z [mm]
MEDIDA DE ANCHO	Ancho [mm], Ancho en X [mm], Ancho en Y [mm], Extensión de ancho [mm] o en [%]
PRUEBA DE TRACCIÓN	Relación de Poisson [-], Relación de Poisson XY [-], Relación de Poisson YX [-], Relación de deformación plástica [-], Estrés [MPa], Deformación real [%], Estrés real [MPa]
MEDICIÓN DE ÁNGULOS	Ángulo respecto al eje X [°] o en [rad], Cambio de ángulo [°] o en [rad], Curvatura [°] o en [rad], Cambio de curvatura [°] o en [rad]
POSICIÓN Y DESPLAZAMIENTO	Desplazamiento [mm], Desplazamiento en X [mm], Desplazamiento en Y [mm], Desplazamiento en Z [mm], Posición en X [mm], Posición en Y [mm], Posición en Z [mm]
GIRAR	Ángulo de torsión [°] o en [rad], Ángulo de torsión - punto inicial [°] o en [rad], Ángulo de torsión - punto final [°] o en [rad]
DEFORMACIONES Y TENSIONES	Deformación E1 [-], Deformación E2 [-], Deformación EXX [-], Deformación EYY [-], Deformación EXY [-], Deformación por corte [%]
TASA DE DEFORMACIÓN	Velocidad de deformación E1 [-/s], Velocidad de deformación E2 [-/s]
CÁLCULO DE ESTRÉS	Estrés 1 (elástico) [MPa], Estrés 2 (elástico) [MPa], Estrés X [MPa], Estrés Y [MPa], Estrés XY [MPa], Estrés de Tresca [MPa], Estrés de Von Mises [MPa]

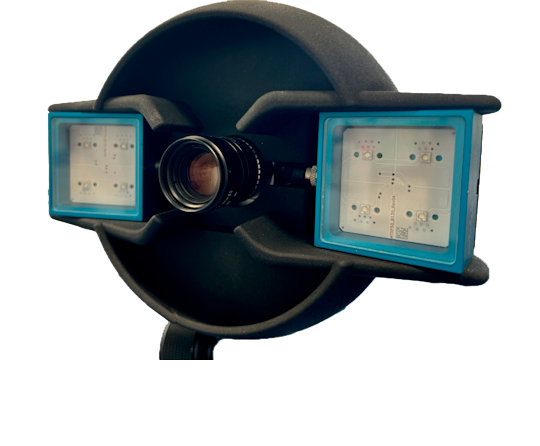

VÍDEO EXTENSÓMETRO AMEE 2D VEX

El AMEE 2D VEX es un extensómetro de vídeo de última generación que combina un diseño único con funciones de alta gama, todo ello a un precio increíblemente competitivo. Desarrollado en colaboración con la Universidad Técnica VSB de Ostrava, el AMEE 2D VEX está diseñado para ofrecer mediciones precisas con facilidad de uso, lo que lo convierte en una herramienta esencial para las pruebas de materiales en diversas aplicaciones. Su tamaño compacto y diseño ligero permiten una rápida instalación, ya sea montado en un trípode o directamente en el equipo de prueba, mientras que el sistema de refrigeración pasivo garantiza un funcionamiento fiable durante sesiones de prueba prolongadas.

Descargar ficha técnica AMEE 2D VEX

¿Por qué elegir AMEE 2D VEX?

El AMEE 2D VEX ofrece mediciones de alta precisión con un diseño fácil de usar, lo que lo hace ideal para una amplia gama de aplicaciones de prueba de materiales. Su tecnología avanzada de imágenes, combinada con una configuración intuitiva y la integración de aplicaciones móviles, garantiza pruebas precisas y eficientes. Esta solución integral y rentable ofrece un rendimiento excepcional a un precio asequible.

Especificaciones Técnicas del Extensómetro de Vídeo AMEE 2D VEX

MercuryRT ofrece un conjunto completo de valores de salida calculados que permiten un análisis preciso del comportamiento del material en diversas condiciones. Desde mediciones de desplazamiento detalladas en múltiples ejes hasta cálculos de deformación complejos, nuestro software proporciona los datos críticos que necesita para tomar decisiones informadas. Esto permite comparar simulaciones y valores teóricos con fenómenos reales, lo que garantiza que sus diseños y materiales cumplan con los estándares más altos de rendimiento y confiabilidad.

Parámetro	Sistema 9MPx	Sistema 5MPx	Sistema 2MPx
FPS	Hasta 48 FPS	Hasta 75 FPS	Hasta 160 FPS
Resolución de la cámara	4096x3000	2448x2048	1920x1200
Tamaño de píxel	2,4 µm x 2,4 µm	3,45 µm x 3,45 µm	3,45 µm x 3,45 µm
Resolución espacial	~0,034 mm/píxel	~0,0395 mm/píxel	~0,049 mm/píxel
Clasificación ISO 9513	Clase 0,5, 1, 2, -	Clase 0,5, 1, 2, -	Clase 0,5, 1, 2, -
Clasificación ASTM E 83	Clase B-1	Clase B-1	Clase B-1
Rango de calibre	0,01-10 %	0,01-10 %	0,01-10 %
Servicio E/S analógica	Multifunción, 16 bits, 16 canales, 200 kS/s	Multifunción, 16 bits, 16 canales, 200 kS/s	Multifunción, 16 bits, 16 canales, 200 kS/s
Salida digital	Protocolo TCP/IP	Protocolo TCP/IP	Protocolo TCP/IP
Conectividad del banco de pruebas	Convertidor A/D	Convertidor A/D	Convertidor A/D
Luz	Difusor de 50 W - 30° y 60° con modos de enfoque ajustables	Difusor de 50 W - 30° y 60° con modos de enfoque ajustables	Difusor de 50 W - 30° y 60° con modos de enfoque ajustables
Difusores ópticos de luz	30%, 50% y 70%	30%, 50% y 70%	30%, 50% y 70%

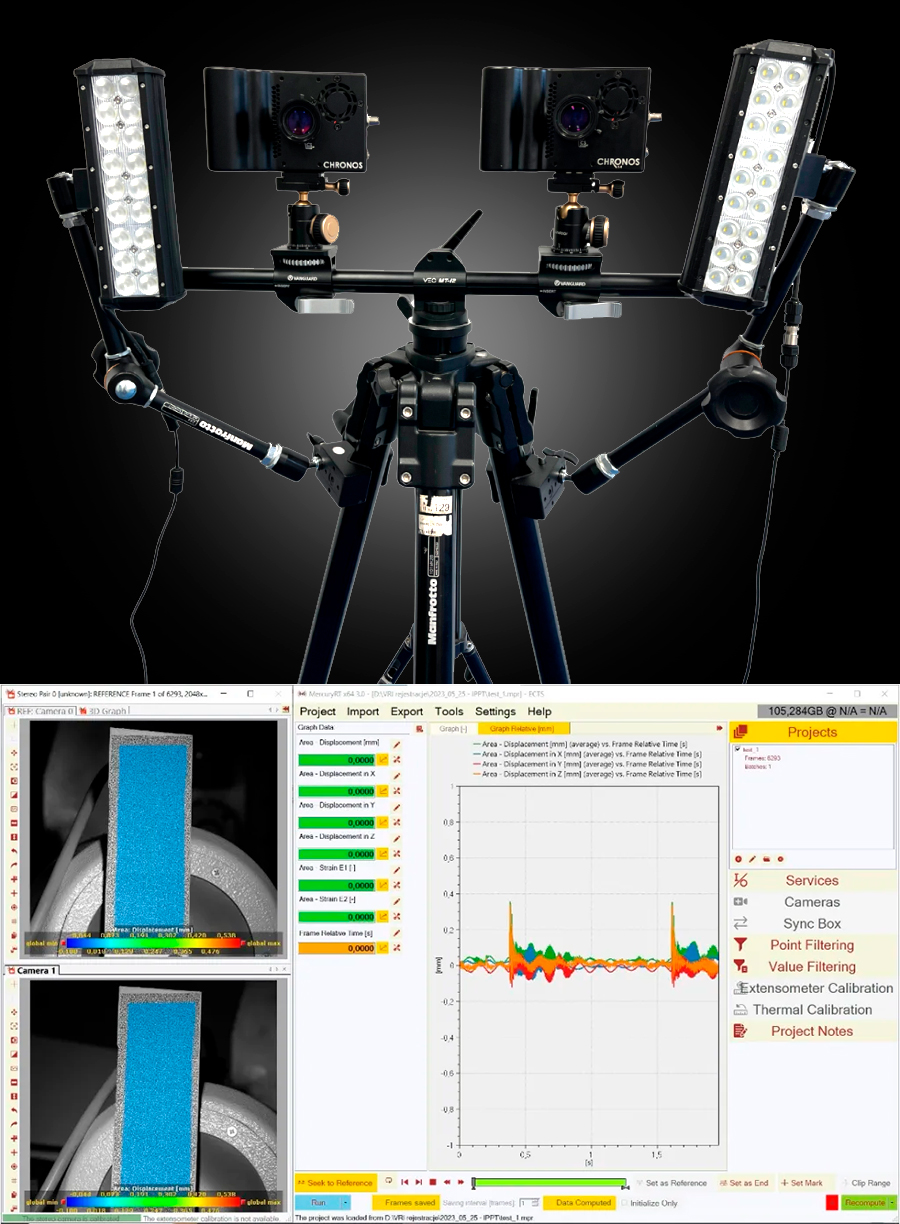

VIBROGRAFÍA AMEE

El equipo de pruebas de vibrografía AMEE impulsado por Chronos

El sistema de vibrografía AMEE ofrece herramientas integrales para analizar vibraciones, brindando capacidades avanzadas en mapeo de desplazamiento y deformación, así como análisis de forma de deflexión operacional y modal (ODS). Utilizando el software Mercury RT®, el sistema aplica algoritmos de correlación de imágenes digitales (DIC) para rastrear patrones de moteado, lo que garantiza una precisión de subpíxeles en el cálculo del desplazamiento, la deformación y la deformación. Diseñado para el análisis del dominio de frecuencia, el sistema de vibrografía AMEE es esencial para las mediciones de vibrodiagnóstico, lo que permite una evaluación precisa del comportamiento dinámico en estructuras y componentes.

Descargar ficha técnica Vibrografía AMEE

¿Por qué elegir Vibrografía AMEE?

AMEE Vibrography ofrece una potente solución sin contacto para el análisis avanzado de vibraciones. Aprovechando la correlación de imágenes digitales (DIC) , mide con precisión el desplazamiento, la tensión y la deformación con una precisión de subpíxeles. Diseñado para el análisis del dominio de frecuencia , es ideal para aplicaciones como el análisis modal y la visualización de la forma de deflexión operativa (ODS) , donde los datos cuantitativos son esenciales para la validación del diseño, la validación del modelo FEA y las simulaciones.

El sistema se integra perfectamente con las cámaras de alta velocidad Chronos y Phantom y proporciona información en tiempo real sobre comportamientos dinámicos que son difíciles de capturar de otra manera.

Con herramientas integrales de visualización y salida de datos, la vibrografía AMEE es esencial para las industrias donde comprender la respuesta dinámica de las estructuras es crucial para garantizar la estabilidad y el rendimiento.

Tipos de cámara Chronos:

MercuryRT ofrece un conjunto completo de valores de salida calculados que permiten un análisis preciso del comportamiento del material en diversas condiciones. Desde mediciones de desplazamiento detalladas en múltiples ejes hasta cálculos de deformación complejos, nuestro software proporciona los datos críticos que necesita para tomar decisiones informadas. Esto permite comparar simulaciones y valores teóricos con fenómenos reales, lo que garantiza que sus diseños y materiales cumplan con los estándares más altos de rendimiento y confiabilidad.

Tipo de cámara	Resolución	FPS	Tiempo récord	Memoria	Garantía
Cronos 1.4 BW	1280x1024	1069	16,33 seg	32 GB	2 años
	320x96	40 413	17,7 segundos	32 GB	2 años
Cronos 2.1 BW	1920x1080	1000	11,02 segundos	32 GB	2 años
	640x96	24 046	15,49 segundos	32 GB	2 años
Cronos 4K12 b/n	4096x2160	1397	11 segundos	128 GB	2 años
	128x32	29 002	11 segundos	128 GB	2 años
