SISTEMA 3D PIV

SISTEMAS PIV 3D DE MICROVEC

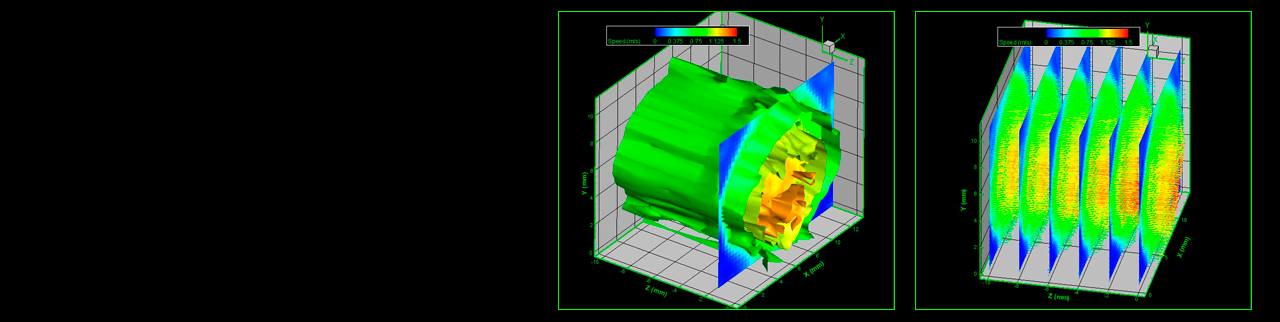

El sistema 3D PIV se basa en el sistema 2D PIV original, pero utiliza el principio de imagen estereoscópica para agregar la tercera dimensión. Al menos dos conjuntos de cámaras ven el área de prueba desde diferentes ángulos y con los dos conjuntos de componentes del vector de velocidad bidimensionales se puede calcular un tercer componente del vector de velocidad dentro del área de prueba. La imagen se calibra primero y luego se puede evaluar este tercer componente de velocidad.

Diferentes configuraciones de láser, cámaras y software según los requerimientos del ensayo:

COMPONENTES ESTÁNDAR:
Láser PIV: 2x50mJ / 15Hz, 2x200mJ / 15Hz, 2x350mJ / 10hHz, 2x500mJ / 10Hz.
Cámara CCD que incluye lente, cable y frame grabber: 2 x 2 MP / 30fps, 2 x 5MP / 16fps, 2 x 11MP / 6fps, 2 x 16MP / 4fps o 2 x 29MP / 2fps.
Sincronizador: control TTL de 7 o 15 canales, jitter 0.15ns, controlado por USB.
Adaptador Scheimpflug u ópticas tilt/shift.
Módulo de captura de imágenes PIV y software 3D Multivec 3.0 de alta precisión con múltiples cuadrículas y múltiples pasadas, ventana de deformación y nuevo soporte de tecnología GPU, incluye función de auto-calibración para la creación de imágenes en 3D, admite la unidad óptica Scheimplug patentada.

APLICACIONES:
Túnel de viento.
Túnel de agua.
Aerospacial y aeronáutica.
Compresores, Turbinas, Fans, Bombas, Sprays.
Sistemas microelectromecánicos (MEMS).
Equipamiento para mezclas químicas.

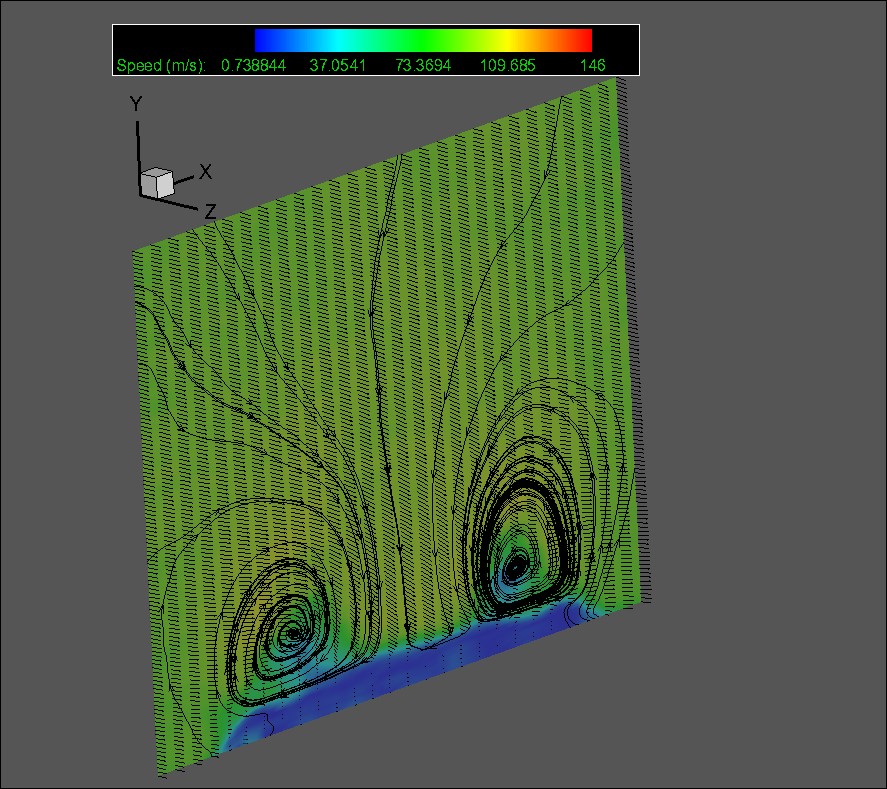

Análisis 3D de remolinos
