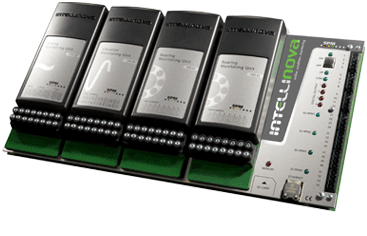

ANALIZADOR EN LÍNEA INTELLINOVA

El sistema de monitorización en línea para máquina rotativa crítica Intellinova, es una herramienta basada en el análisis de vibraciones para la predicción y detección temprana de fallos así como para la gestión de sus activos, la cual permite maximizar la disponibilidad de la planta y su producción.

El analizador de vibraciones en continuo Intellinova combina diversas técnicas de medida, siendo completamente configurable según las necesidades de la aplicación y del usuario final. La potente electrónica permite la monitorización desde 8 canales hasta 32, siendo estos: vibración o control de rodamientos con la técnica patentada a nivel mundial de SPM “Shock Pulse Method”, asi como diversos canales para entrada de señales de transductores analógicos. Adicionalmentre el sistema cuenta con sus puertos de comunicaciones así como con un modem 3G para transmisión de datos a distancia hasta un centro de control.

El sistema de análisis de vibraciones Intellinova permite la conexión de módulos que incorporan la técnica de medida SPM HD, especialmente diseñada para entornos de baja velocidad, trabaja con la plataforma de CondMaster.

Unidades de seguimiento

· INB80: Unidad de Monitoreo tipo SPM 40000, cables coaxiales (DT-272)

· INB82: Unidad de Monitoreo tipo SPM 42000, cables coaxiales (DT-272)

· INV80A: Unidad de Monitoreo de vibraciones (TD-273)

· INAI10: Unidad analogica de Monitoreo (TD-274)

· INAO80: Unidad de salida analógica (TD-275)

MODELOS INTELLINOVA

Intellinova^® – System Unit INS10
Caja de protección acero IP66. Fuente de alimentación 18 a 36 V DC, nom. 24 V DC. Temperatura de funcionamiento 0 a +60 °C. Temperatura de almacenamiento -20 a +80 °C. Humedad relativa 10% a 90%. Cable de entradas: 1 x PG29 para 8 cables de medidas. 2 x PG11 para cable de conexión y alimentación a red Terminales 7 bloque terminales para conexión a cable de red. Dimensiones 500mm ancho x 600mm alto x 210mm fondo. Peso aprox. 21 kg

Intellinova^® – System Unit INR20 for 19” Rack
Caja de protección de aluminio anodizado, ventilado. Fuente de alimentación: 18 a 36 V DC, nom. 24 V DC.Temperatura de almacenamiento -20 a +80 °C. Humedad relativa 0% a 90%. Terminales en los paneles traseros: conexión de red RJ45, en bloques de terminales de tornillo para la alimentación de entradas y salidas digitales. Dimensiones (ancho x alto x fondo) 482(19”) x 132(3U) x 365mm. Peso aprox. 4 kg

Intellinova^® – Portable System Unit
Maleta de protección copolímero, sellos de neopreno, válvula de purga automática, IP67. Temperatura de funcionamiento 0 a +60 °C. Temperatura de almacenamiento -20 a +80 °C. Humedad relativa 10% a 90%. Conectores de entrada 16 x conectores TNC (cables coaxiales), 8 x conectores de 2-pin (cables de par), conector de red RJ45. Cable de entradas 2 x PG7 y 2 x PG11. Fuente de alimentación: 100 a 240VAC (85 a 265 VAC), 50/60 Hz, max. 10A. Potencia de entrada IEC de entrada con el interruptor de la linea. Dimensiones 530mmancho x 437mm alto x 217mm fondo. Peso aprox. 9 kg volver atrás
